Распространенные типы токарных станков с ЧПУ

Широко используемым типом является 2-осевой токарный станок с ЧПУ, который часто считается базовой моделью токарных операций с ЧПУ. Как следует из названия, этот станок работает в основном по двум осям: ось X, которая контролирует перемещение инструмента к диаметру заготовки или от него, и ось Z, которая направляет инструмент параллельно шпинделю. Эта конфигурация позволяет выполнять основные процессы токарной обработки, такие как торцовка, нарезание канавок, нарезание резьбы, сверление и растачивание. Несмотря на относительную простоту, 2-осевой токарный станок с ЧПУ обеспечивает надежную работу при обработке цилиндрических деталей, не требуя дополнительных функций.

Одно из главных преимуществ А. 2-осевой токарный станок с ЧПУ это его простота. Операторам легче программировать и настраивать по сравнению с более сложными машинами. Он также подходит для производства небольших количеств деталей, где требуются одинаковые размеры. В таких отраслях, как сантехника, ремонт автомобилей и производство общего оборудования, двухкоординатные токарные станки используются для изготовления валов, втулок, штифтов, муфт и втулок. Хотя этот тип может не справляться со сложной геометрией, он остается практичным выбором для многих организаций благодаря сбалансированной стоимости и стабильным характеристикам.

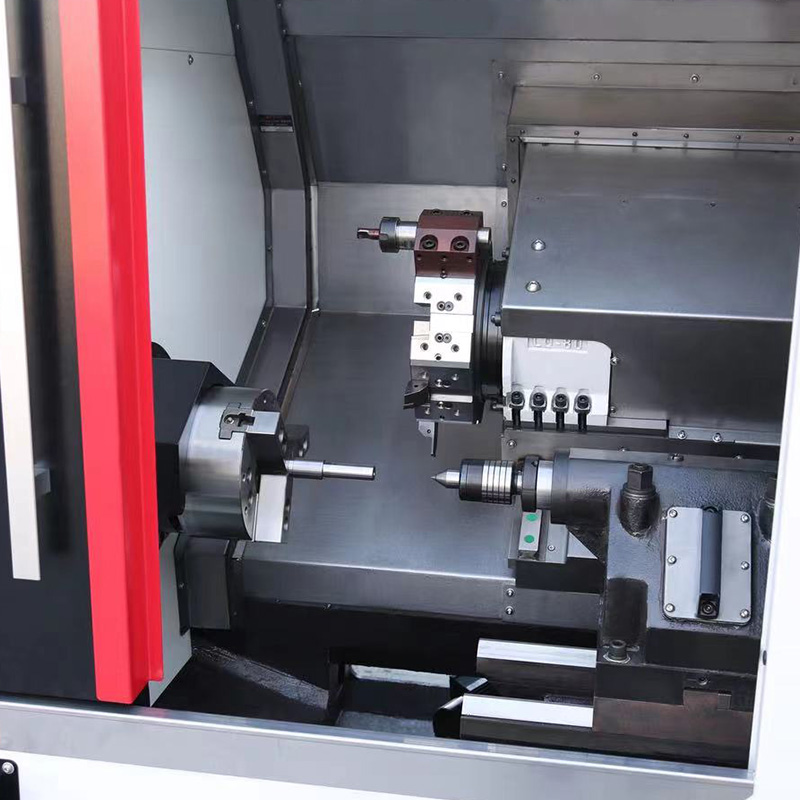

Второй распространенный тип — это Токарный центр с ЧПУ , что расширяет функции традиционного токарного станка с ЧПУ. Токарные центры обычно включают дополнительные оси, например ось Y, и оснащены приводным инструментом. Приводной инструмент позволяет станку выполнять фрезерование, сверление, нарезание резьбы и прорезь без необходимости использования отдельного обрабатывающего центра. Кроме того, многие токарные центры оснащены автоматическими устройствами смены инструмента, субшпинделями и более сложными системами управления.

Эти дополнительные функции поддерживают производство сложных компонентов с несколькими поверхностями за одну установку, уменьшая необходимость переноса заготовки на другой станок. Это повышает общую производительность и помогает поддерживать точность размеров. Отрасли, в которых требуются детали с множеством фрезерованных деталей, такие как аэрокосмическая промышленность, электроника, управление жидкостями и производство прецизионных приборов, часто полагаются на токарные центры. Такие компоненты, как соединители, корпуса, детали клапанов и фитинги приборов, выигрывают от операций на токарных центрах.

Универсальность Токарный центр с ЧПУs позволяет им решать как простые, так и сложные задачи, что делает их подходящими для средних и больших объемов производства. Хотя требования к программированию и техническому обслуживанию могут быть более жесткими, чем у 2-осевых токарных станков с ЧПУ, диапазон возможностей обычно делает токарные центры ценным ресурсом для компаний, которым требуется гибкость при проектировании деталей.

Третья широко распространенная категория — это токарные станки с ЧПУ швейцарского типа, которые иногда называют токарными станками с продольно- токарным управлением или токарными станками с продольно-скользящей головкой. Этот тип работает иначе, чем обычные токарные станки, поскольку заготовка поддерживается направляющей втулкой. Вместо перемещения инструмента по всей длине детали материал подается через направляющую втулку и мимо неподвижных режущих инструментов. Такая конструкция сводит к минимуму прогиб, особенно для тонких или длинных компонентов, которые в противном случае согнулись бы под давлением обработки.

токарные станки с ЧПУ швейцарского типа Обычно используются для изготовления небольших высокоточных деталей с жесткими допусками. Такие отрасли, как производство медицинского оборудования, электроники, часов и микромеханика, в значительной степени полагаются на эти машины. Типичные компоненты включают хирургические винты, зубные имплантаты, миниатюрные штифты, электрические контакты и прецизионные крепления. Конструкция станка обеспечивает непрерывную и стабильную резку даже при обработке материалов малого диаметра.

Многие токарные станки швейцарского типа также включают приводной инструмент и несколько шпинделей, что позволяет сочетать процессы токарной и фрезерной обработки в рамках одной установки. Поскольку швейцарские токарные станки могут эффективно работать с устройствами подачи прутка для автоматического или длительного производства, их часто выбирают для серийного производства небольших компонентов.

У этих трех типов — 2-осевые токарные станки с ЧПУ, токарные центры и токарные станки швейцарского типа — несколько общих характеристик способствуют их важности в современной обработке. Все они полагаются на компьютерное программирование, которое повышает повторяемость и снижает зависимость от оператора. Они также поддерживают ряд материалов, таких как сталь, алюминий, латунь, титан и пластик, что делает их подходящими для различных секторов. Что отличает каждый тип, так это то, как он сочетает в себе простоту, универсальность и точность.
